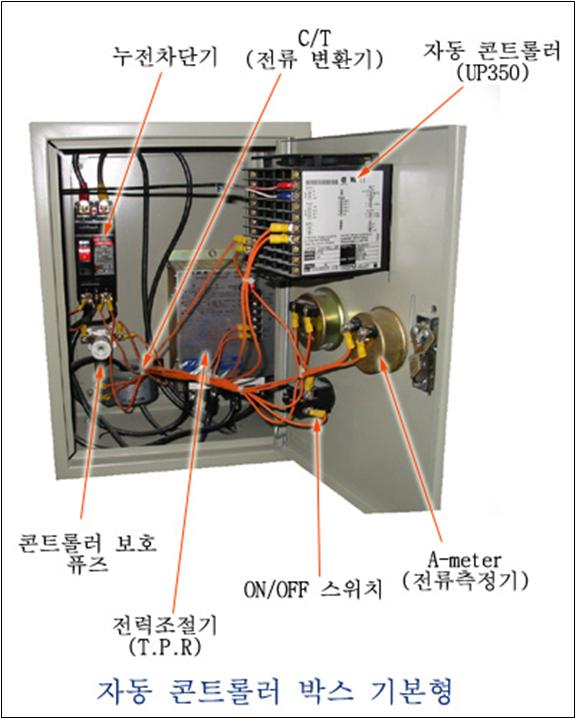

UP-350 PROGRAM 조절계 매뉴얼
▣ PROGRAM 입력방법 ▣
1. 전원을 켜면 초기화면이 뜬다.
2. SET/ENT key를 3초 동안 누르면 PV화면에 oP.PA화면이 나온다.
3. SET/ENT key를 다시한번 누르면 PV화면에 LL 이 나온다.
4. PRG1 key를 누르면 pv화면에 Program Parameter의 1.AL1이 표시된다.
5. 계속해서 SET/ENT key를 누르면 1.SP1이 표시된다.
6. 1.SP1(segment/poimt)에 해당되는 온도를 △/▽key를 이용하여 설정
7. 다시 한번 SET/ENT key를 누르면 1.TM1(segment Time)이 나오며 1seg에 해당되는 시간을
△/▽key로 설정하고 SET/ENT key 를 눌러 시간 입력을 마친다.
8. 같은 방법으로 다음 segment를 입력하면 된다.
9. 입력이 끝나면 SET/ENT key를 3초간 누르면 초기화면이 나온다.
10. Program을 시작하려면 PRG1 key를 누르다.
11. 오른쪽의 조그만 prg1에 녹색등이 켜지면 작동이 시작된다.
◈ 조절계의 화면에 PV창은 Thermocouple이 측정한 로 내부의 온도가 표시되며,
조절계의 화면에 SP창은 목표설정치가 표시된다.
* 이 장은 온도계가 오작동 및 작동되지 않을 경우에 확인하는 장입니다.
▣ 운전Parameter 입력방법 ▣
1. 전원을 켜면 초기화면이 나온다
2. SET/ENT key를 3초 동안 누르면 PV화면에 oP.PA화면이 나온다
3. SET/ENT key를 다시 한번 누르면 sp화면에 LL화면이 나온다.
4. SET/ENT key를 누르면서 sp창에 SC의 값을 OFF에서 1로 바꿔준다.
5. 운전 Parameter의 입력은 끝난다.
▣ SET UP Parameter 입력방법 ▣
1. 전원을 켜면 초기화면이 나온다.
2. SET/ENT key를 3초 동안 누르면 PV화면에 oP.PA화면이 나온다.
3. ▽key를 누르면 pv화면에 Stup 이 나오고 SET/ENT key를 누르면 pwd가 나온다.
4. 다시 한 번 SET/ENT key를 누르면 pv화면에 Punc 가 표시된다.
5. ▽key를 한번 누르게 되면 PV창에 I/O가 표시된다.
6. SET/ENT key를 누르면 PV창에 IN표시가 나타난다.
7. (참고 표2C-2 Super kanthal → 7. R-Type 9. K-TYPE 1 )입력한다.
8. SET/ENT key를 사용하여 sp창에 BSL의 값을 △/▽key를 사용하여 OFF로 입력한다.
9. SET/ENT key를 사용하여 sp창에 OT의 값을 △/▽key를 사용하여 2로 입력한다.
10. SET/ENT key를 사용하여 sp창에 DIS의 값을 △/▽key를 사용하여 OFF로 입력한다.
▣ 기본setting 값 ▣
bsl-off
ot-2
ret-1
dis-off
